Cum realizam un Post de Control Ultra Orienteering ( schema si lista componente ) si UUID-ul Concurentului

Pentru a realiza un Post de Control Ultra Orienteering aveti nevoie de urmatoarele componente:

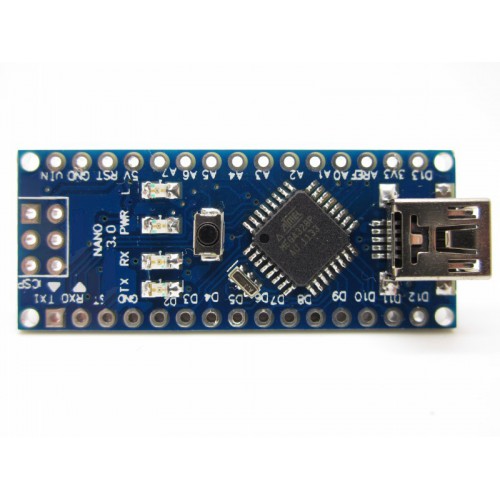

1. Arduino Nano Atmega328P 16MHz 5V (vezi imagine)

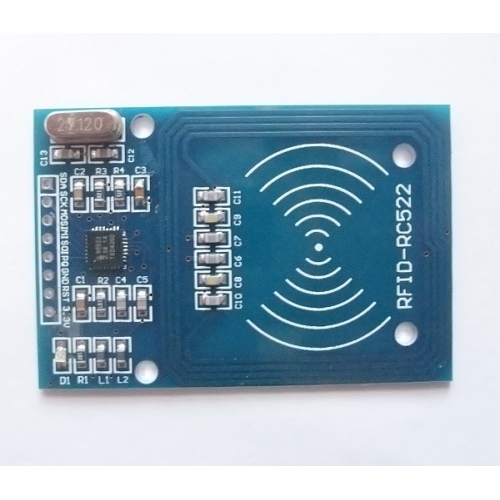

2. RFID RC522 (vezi imagine)

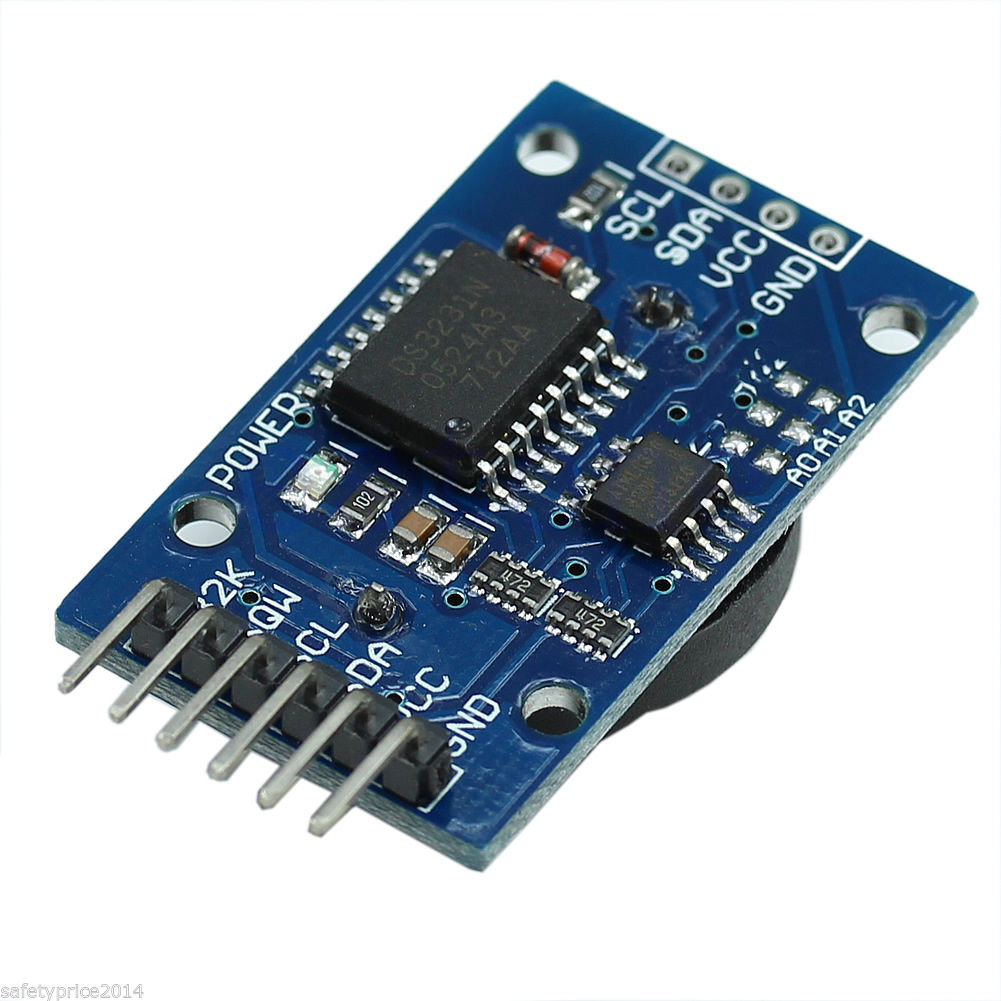

3. RTC DS3231 AT24C32 ( + baterie CR2032 ) (vezi imagine)

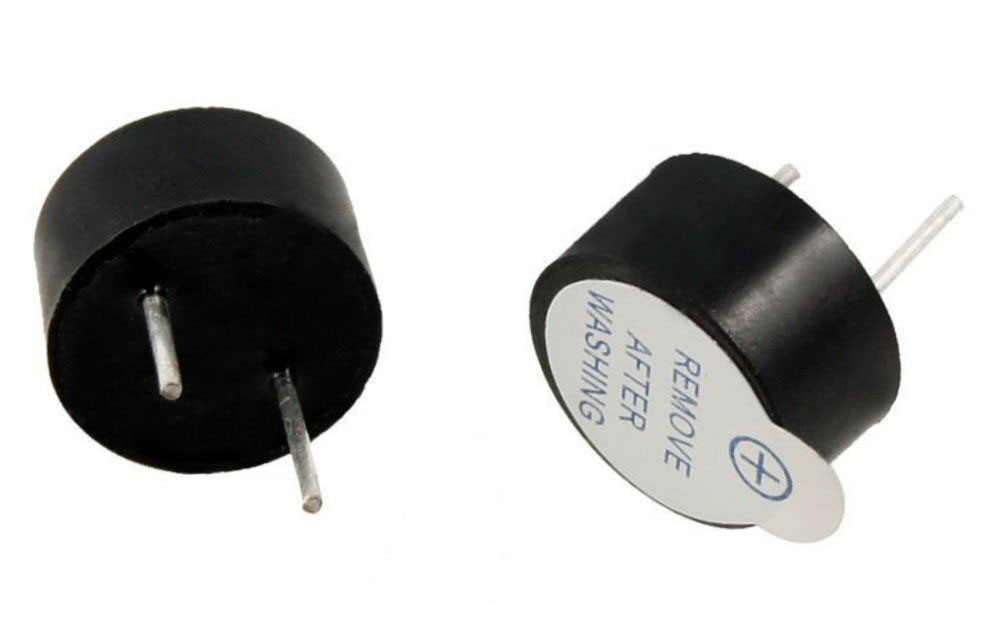

4. Active Buzzer 5V (vezi imagine)

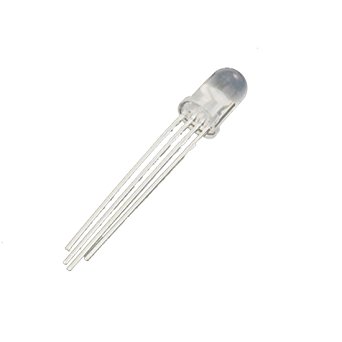

5. RGB LED, common cathode, 5mm, 4pin (vezi imagine)

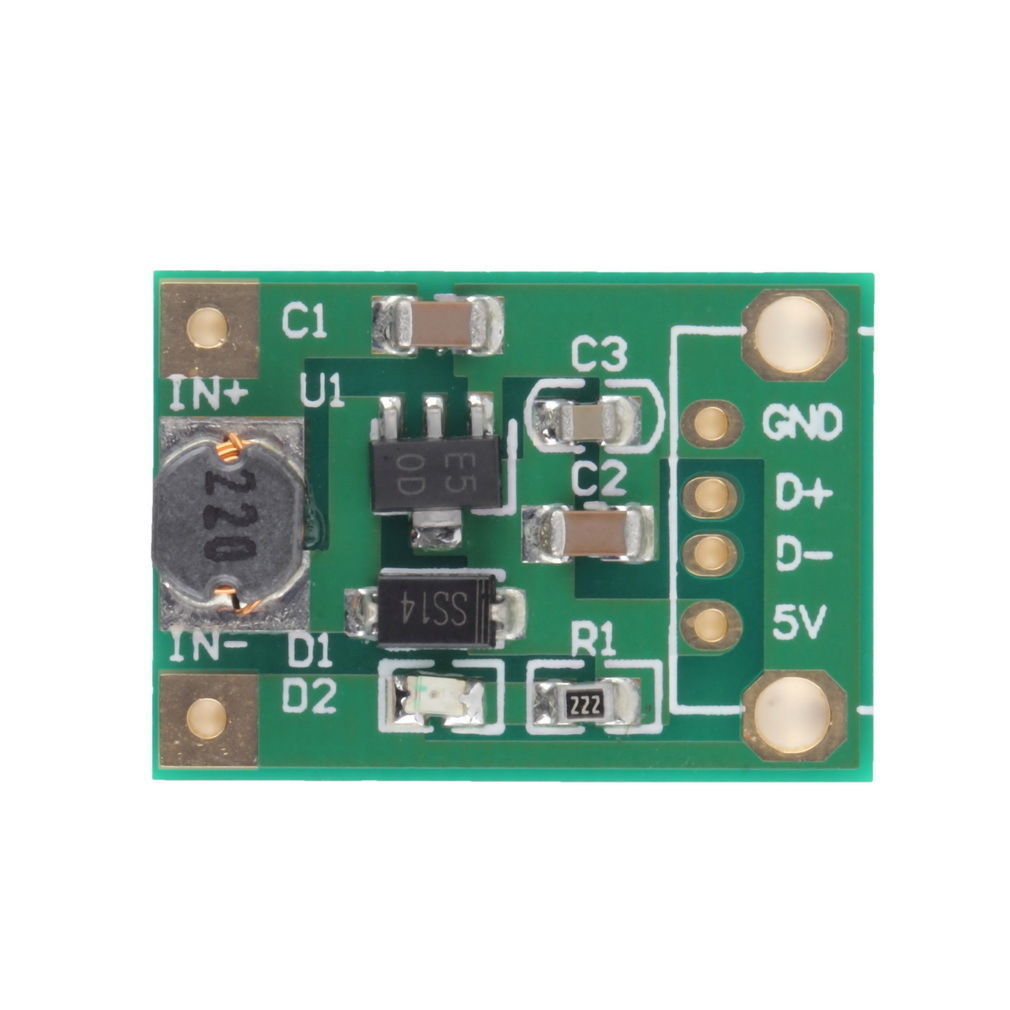

6. DC-DC Boost Step-up 1-5V to 5V (vezi imagine)

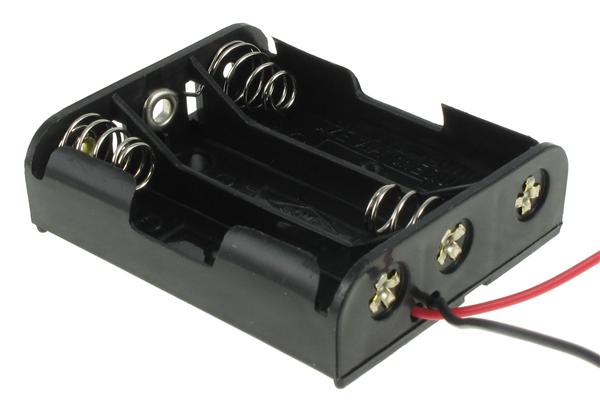

7. Suport baterii 3xAA (vezi imagine)

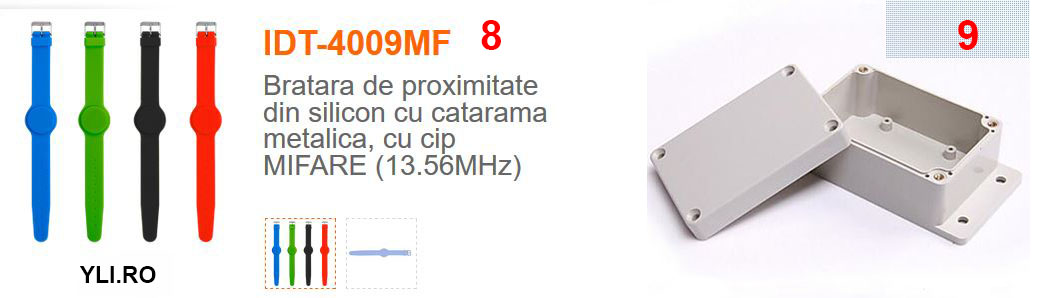

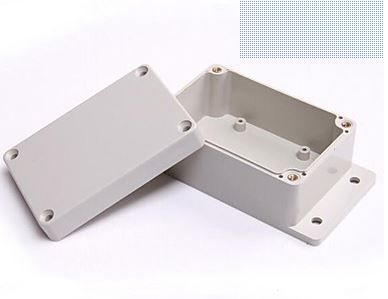

8. Cutie 100*68*50 (vezi imagine)

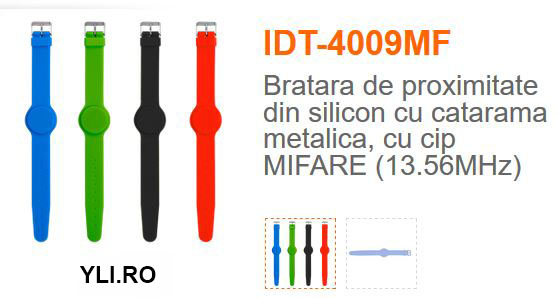

9. Bratara de proximitate din silicon cu catarama metalica, cu cip MIFARE (13.56MHz) (vezi imagine)

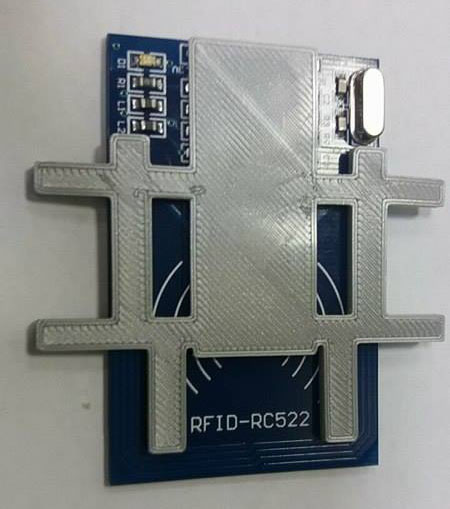

10. Suport pentru componente ( realizat la imprimanta 3d ) (vezi imagine)

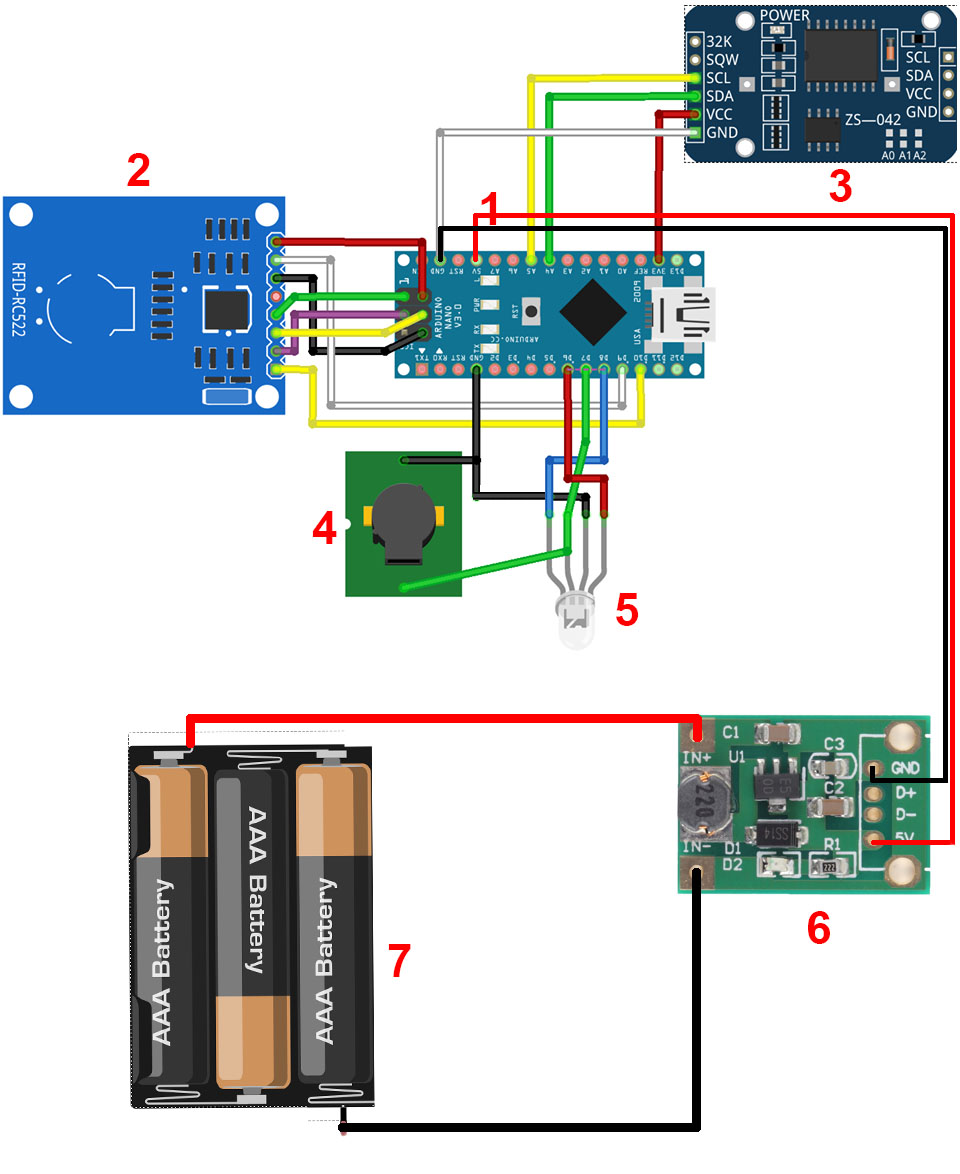

schema
schema
